雨水回用系統，雨水處理工藝的原則是力求簡單，一方面經棄流處理的雨水水質比較潔凈，另一方面是降雨隨意性大，回收水源不穩定，處理設施經常閑置。
一、設計依據:
1、《建筑給水排水設計標準》GB50015-2019
2、《建筑與小區雨水控制及利用工程技術規范》GB50400-2016
3、《室外排水設計標準》GB50014-2021
4、《雨水集蓄利用工程技術規范》GB/T50596-2010
5、《給水排水管道工程施工及驗收規范》(GB50268-2008)
6、《城市污水再生利用城市雜用水水質》GB/T18920-2002
7、《城市污水再生利用景觀環境用水水質》GB/T18921-2002
8、《綠色建筑評價標準》GB/T50378-2019
9、建設單位提供的建筑周圍市政條件資料;
10、建筑和有關工種提供的條件圖及設計資料
二、設計范圍:
本項目雨水回用系統的設計包括:
1、初期雨水的棄流裝置、儲水設備及配件;
2、回用系統的水箱、水泵及附件、控制箱;
3、水質處理設備:過濾，消毒裝置;
4、不包含項目土建施工;
三、雨水回收利用系統工程概述
根據項目情況，雨水回用系統設計4套雨水收集利用系統。設置玻璃鋼蓄水池總?cè)莘e為400m3，玻璃鋼清水池總?cè)莘e為240m3。雨水收集與利用系統工藝流程如下:
四、水質要求
1、棄流后水質要求
CODcr:70~100mg/L;SS:20~40mg/L;色度:10~40度;
2、達標排放:
雨水回用系統處理后的雨水水質應根據用途確定，CODcr和SS指標符合下表規定，其余指標符合國家現行相關標準的規定。

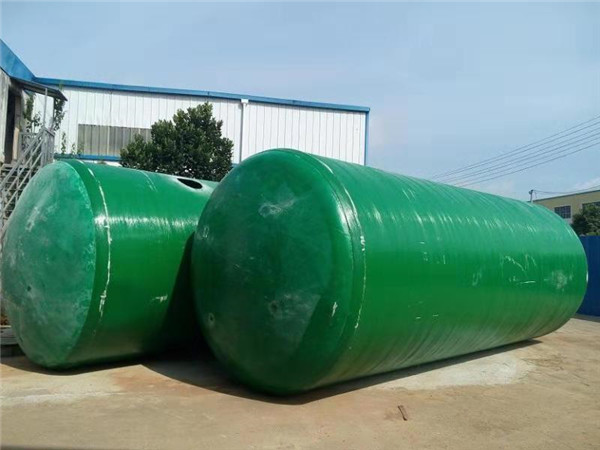

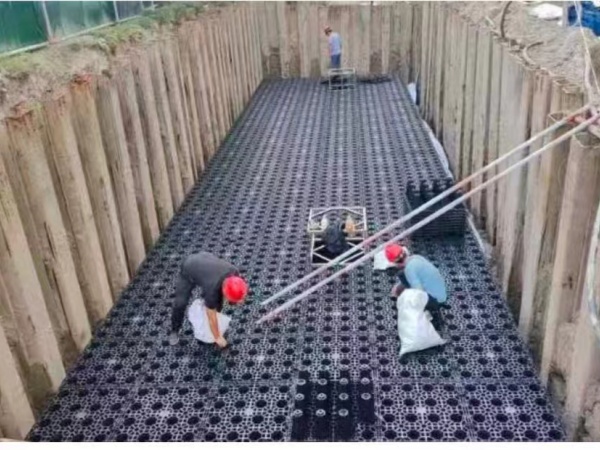

3、儲存方式:本項目采用玻璃鋼蓄水池做雨水收集池，玻璃鋼池儲水相對鋼筋混凝土水池及PP雨水模塊，更便于安裝，施工周期大大縮短，成本大大降低。
五、雨水處理工藝
雨水處理工藝的原則是力求簡單，一方面經棄流處理的雨水水質比較潔凈，另一方面是降雨隨意性大，回收水源不穩定，處理設施經常閑置。
由于雨水回用水主要污染物為COD和SS，經初期棄流后的雨水在儲水池內有充分的時間完成沉淀作用，沉淀處理的雨水經簡單過濾、消毒后完全可達到回用水水質標準，一般不需要做深度處理。

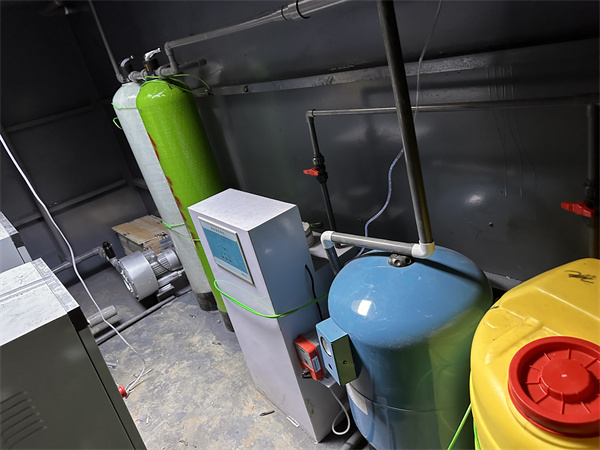

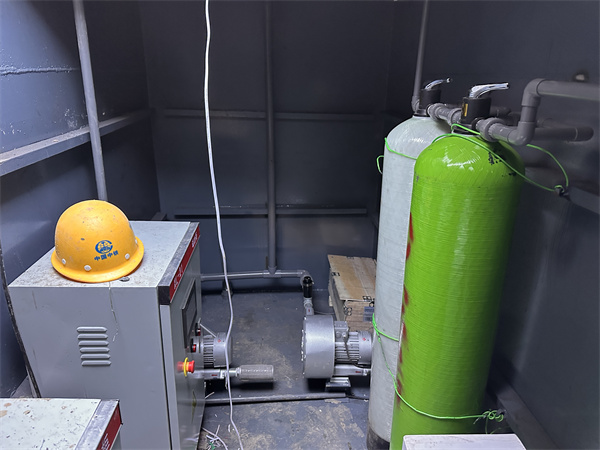

過濾:采用過濾器，過濾精度為100μm。過濾一段時間，需將過濾器的反沖洗開關打開，濾室進行反沖洗，沖洗濾層截留的污物，反沖洗歷時7~10min，反洗水經排泥泵排出。
消毒:本處理系統采用紫外線消毒裝置。
六、回用水系統
1、補水:當雨水利用系統回用水箱水位達到低水位時，考慮補充市政水源進雨水清水池。補水時，控制補水至雨水正常蓄水水位大約2/3處，留出空間以備降雨時收集。清水池內的市政補水管的出水口應高于清水池內溢流水位，其間距不得小于2.5倍補水管管徑，且不應不小于150mm。
2、回用水泵控制
回用水泵控制原理:由水泵出口處的電節點壓力表控制水泵工頻運行，最不利點供水壓力按0.2MPa計。回用水泵由物業人員定時手動啟動，建議在物業管理辦公室等處設遠程啟動水泵按鈕。
3、雨水回用系統的管網應標注有“雨水”標志，并不得與自來水管網直接連接，取水口應設帶鎖裝置，以防止誤接、誤用、誤飲。
4、回用給水管道必須鋪設在老土層上，一般可不做基礎，但對通過回填垃圾，建筑廢料，流沙層，沼澤地等地段時，應換用粘土夯實后鋪管，其密實度不得低于95%;當管底為巖石或半巖層時，應在管底鋪中砂或粗砂厚200mm作基礎.回填土中不得夾帶石塊，磚頭，草皮，樹根等雜物。當給水管敷設在雨水口下面時，應采用鋼管或者鋼套管，套管伸出交叉管的長度每邊不得小于3米，套管兩端應采用防水材料封閉。
七、用水安全措施
1、雨水供水管外壁應按設計規定涂色或標識;
2、當設有取水口時，應設鎖具或?qū)ｉT開啟工具;
3、水池(箱)、閥門、水表、給水栓、取水口應有明顯“雨水”標識。
八、管材及配件
1、雨水收集管道、溢流管采用HDPE雙壁波紋管，承插連接;
2、雨水提升管、排泥管、回用水管采用PPR管，熱熔連接。
3、提升井、排泥井，回用井采用HDPE成品井筒。
九、運營管理中的注意事項:
1、每個雨季前至少進行一次產品維護，檢查水泵是否運行正常。
2、定期檢查電動閥、電磁閥是否運行正常。
十、系統驗收
1、雨水利用管道系統的驗收按《給水排水管道工程施工及驗收規范》(GB50268-2008)及不同管材的標準要求分別進行驗收;
2、回填土密度的檢驗:回填土的密度應符合具體工程要求，在設計無要求時，可按以下要求執行，密實度檢驗可用環刀法檢驗。溝槽回填的最佳密實度90%水池頂面上部0.5m內85%水池面上部0.5m外至頂面80%溝槽回填的最佳密實度90%
3、水池及管道密閉性檢驗:采用滿水檢驗方法。水池及管道的密閉性檢驗時，尤其要注意管道的接口及管道與水池池體連接處不得有漏水現象。
4、雨水利用工程系統整體驗收采用試運行法。
